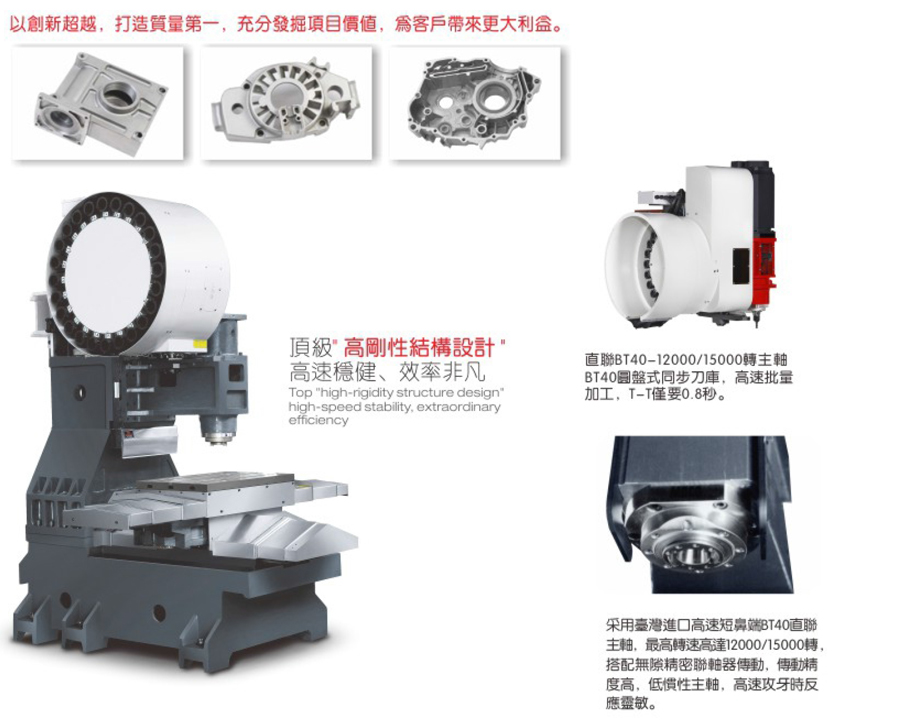

特性:
· 所有主件皆采用米漢納鑄造,高張力鑄件材質,吸機震力強、耐磨性佳,并經應力消除與時效處理,確保機臺能長期保持精度。
· X/Y/Z三軸采用線性滑軌,具有高剛性、低噪音、低摩擦特性,可做快速位移及獲得循圓精度,快速位移X/Y/Z軸48m/min。
· All main structures shall adopt meehanite cast iron and high tensioncasting materials,performwell in shock absorption and abrasive resistance,and undergo stress relief and aging treatment,so as toensure the workbench keeps its bestprecision for a long time.
· X/Y/Z three-axis linear slide,with high rigidity,low noise,low friction characteristics,do fast displacement and get the best round percision,fast displacement X/Y/Z axis 48m/min.
產品參數:
項目 | 單位 | V6 | V8 |
三軸行程(X/Y/Z) | mm | 600/400/450 | 800/500/500 |
主軸鼻端至臺面 | mm | 170-620 | 100-600 |
主軸中心至立柱距離 | mm | 480 | 556 |
三軸導軌 |
| 滾珠線性導軌 | 滾柱線性導軌 |
工作臺面積 | mm | 700×420 | 900×450 |
最大載重 | kg | 350 | 600 |
T型槽(數目一尺寸×間距) | mm | 3-18×125 | 3-18×125 |
三軸快移速度 | M/min | 48/48/48/ | 48/48/48 |
切削進給速度 | Mm/min | 10000 | 10000 |
主軸轉速 | rpm | 10000/12000/150000rpm | 10000/12000/15000rpm |
主軸進度 |
| BT40 | BT40 |
主軸電機功率 | kw | 5.5 | 7.5 |
三軸電機功率(X/Y/Z) | kw | 1.5/1.5/3 | 2/2/3 |
定位精度 | mm | ±0.005/300 | ±0.0005/300 |
重復定位精度 | mm | ±0.003 | ±0.003 |
機械重量 | kg | 3700 | 5000 |
外形尺寸 | mm | 1900×2350×2300 | 2600×2800×2520 |
